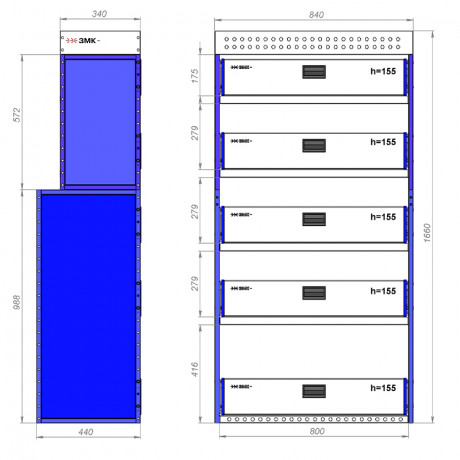

АВТОКОМПЛЕКТЫ РИ.6.109.1660.2720.440
В избранное К сравнению
Описание
Составляющие элементы комплектов АВТОстеллажей изготовлены из высококачественной холоднокатаной стали толщиной 1 мм.
Рамы, на которых собираются конструкции, изготовлены из высококачественной профильной стальной трубы квадратного сечения 20х20 мм. Покрытие - порошковое полимерное. Цвет синий (RAL-5005). Шаг отверстий для крепления составляет 52 мм, что позволяет подобрать высоту размещения полок, ящиков или столешниц самым удобным способом.
Перфорированные стенки, экраны или борта полок позволяют фиксировать с помощью резиновых креплений вспомогательный инструмент или оборудование.
Допустимая нагрузка на все ящики до 35 кг.
Допустимая нагрузка на все полки до 50 кг.
Допустимая нагрузка на столешницы до 100 кг.
В комплект стеллажа входят все необходимые метизы, фиксаторы, кронштейны и усилители.
Примечание: стеллажи поставляются в разобранном виде в надежной упаковке.
Инструкция по монтажу в автомобиль модульных систем: [СКАЧАТЬ]
Навесная перфорированная панель 1660*440*22 кругл. перф.
| № | Наименование детали | Кол-во |
| 1 | Винт М6*20 каленый DIN912 | 6 |
| 2 | Винт М6х20 внутр. шест. под ключ HEX 4.0 | 6 |
| 3 | Деталь-Навесная перфорированная панель 1660*440*22 кругл. перф. | 1 |
| 4 | Деталь-Уголок для крепления к кузову 40*180*35 1шт усиленный | 6 |
| 5 | ЗАКЛ/ГАЙКА М 6 СТ ЦФ РИФ УДЛ. | 6 |
| 6 | Кровельный саморез по металлу 4.8x19 | 50 |
| № | Наименование детали | Кол-во |
| 1 | Деталь-Ложемент для крепления двух баллонов 20х340х190 | 4 |
Выкатная платформа для генератора 780*760 (установка на пол) без свеса со съемной опорой
| № | Наименование детали | Кол-во |
| 1 | БОЛТ М 8*35 | 12 |
| 2 | Винт М6*20 каленый DIN912 | 2 |
| 3 | Винт М8х35 потайная головка DIN965 | 6 |
| 4 | ГАЙКА M8 С ФЛАН. DIN6923 | 8 |
| 5 | ГАЙКА М6 | 2 |
| 6 | Деталь-Направляющая выкатной платформы 780 зеркальные | 1 |
| 7 | Деталь-Основание выкатной платформы 780 зеркальные с гибкой | 1 |
| 8 | Деталь-Пластина соединительная 780 выкатной платформы 730х100 | 3 |
| 9 | Деталь-Пластина соединительная 780 выкатной платформы 730х50 | 1 |
| 10 | Деталь-Рама выкатной платформы 780 без свеса зеркальные с гибкой | 1 |
| 11 | Деталь-Распорка 780 выкатная платформа с гибкой | 4 |
| 12 | Деталь-Распорка 780 для крепления ноги выкатная платформа с гибкой | 1 |
| 13 | Деталь-Сборка выкатной платформы 980 под генератор | 1 |
| 14 | Деталь-Скоба крепления выкатной платформы с гибкой | 6 |
| 15 | Деталь-Столешница выкатной платформы 780*760 без свеса | 1 |
| 16 | Деталь-Съемная нога низ 600*40*40 выкатная платформа | 1 |
| 17 | Деталь-Съемная нога центр 600*36*36 выкатной платформы с гибкой | 1 |
| 18 | ЗАКЛ/ГАЙКА М8*18,5 | 12 |
| 19 | Кольцо такелажное ТКА-001 для алюминиевой рейки | 8 |
| 20 | Краска АВТО-РАМЫ | 713 |
| 21 | Подшипник 6-80200 | 2 |
| 22 | Подшипник 80018 | 4 |
| 23 | Рычаг зажимной Арт. К0269.2081х30 | 2 |
| 24 | Такелажная рейка ТРА-1 материал алюминий хлыст 3 м.п | 1 |
| 25 | ШАЙБА М8 ЦИНК DIN125 | 18 |
| РИ.AM.2.788.1660.900.440 | ||
| № | Наименование товара | Кол-во |
| 1 | Краска АВТО-ДВЕРИ-ПОЛКИ | 1,31 |
| 2 | Краска АВТО-РАМЫ | 0,702 |
| 3 | Крышка откидная 155*860 Орион | 2 |
| 4 | Набор метизов для смежных конструкций | 2 |
| 5 | НЕ ИСПОЛЬЗОВАТЬ ! Резьбовой герметик анаэробный Фиксатор № 3 20г | 1 |
| 6 | Опора перф.усил. 64*860*20 | 1 |
| 7 | Полка 860*340*33 | 2 |
| 8 | Полка 940*340*100 перф. | 1 |
| 9 | Рама 572*340*20 | 2 |
| 10 | Рама 988*440*20 | 2 |
| 11 | Сборка-Автомобильного модуля с откидными крышками | 1 |
| 12 | Стенка боковая 532*300*20 | 1 |
| 13 | Стенка боковая 948*400*20 | 1 |
| 14 | Стенка задняя усиливающая 100*860*20 | 6 |
| 15 | Упаковка готовой продукции | 2 |

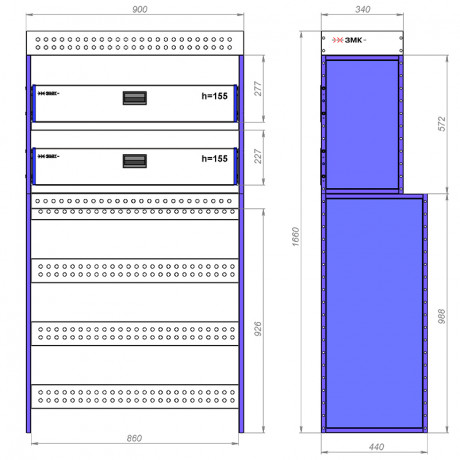

| РИ.AM.2.787.1660.1060.440 | ||
| № | Наименование товара | Кол-во |
| 1 | Краска АВТО-ДВЕРИ-ПОЛКИ | 1 792 |
| 2 | Краска АВТО-РАМЫ | 1 002 |
| 3 | Крышка откидная 155*1020 Орион | 1 |
| 4 | Набор метизов для смежных конструкций | 2 |
| 5 | НЕ ИСПОЛЬЗОВАТЬ ! Резьбовой герметик анаэробный Фиксатор № 3 20г | 1 |
| 6 | Опора перф.усил. 64*1020*20 | 1 |
| 7 | Полка 1020*340*100 перф. | 1 |
| 8 | Полка 1020*440*100 перф. | 2 |
| 9 | Полка 1060*340*100 перф. | 1 |
| 10 | Рама 572*340*20 | 2 |
| 11 | Рама 988*440*20 | 2 |
| 12 | Сборка-Автомобильного модуля с полками | 1 |
| 13 | Стенка боковая 532*300*20 | 2 |
| 14 | Стенка боковая 948*400*20 | 2 |
| 15 | Стенка задняя усиливающая 100*1020*20 | 5 |
| 16 | Уголок 33*1020*20 | 1 |
| 17 | Упаковка готовой продукции | 2 |

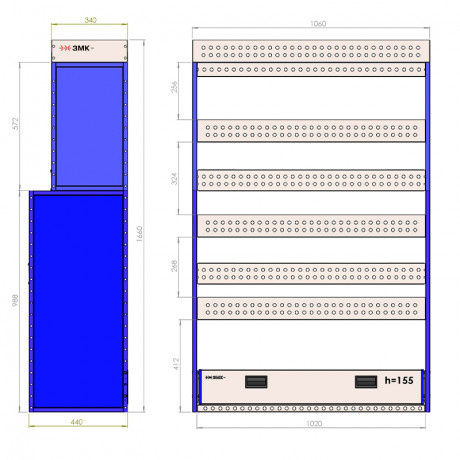

| РИ.AM.2.391.1.1660.940.440 | ||
| № | Наименование товара | Кол-во |
| 1 | Краска АВТО-ДВЕРИ-ПОЛКИ | 1 865 |
| 2 | Краска АВТО-РАМЫ | 1 032 |
| 3 | Крышка откидная 155*900 Орион | 5 |
| 4 | Набор метизов для смежных конструкций | 2 |
| 5 | НЕ ИСПОЛЬЗОВАТЬ ! Резьбовой герметик анаэробный Фиксатор № 3 20г | 1 |
| 6 | Полка 900*340*33 | 2 |
| 7 | Полка 900*440*33 | 2 |
| 8 | Полка 940*340*100 перф. | 1 |
| 9 | Рама 572*340*20 | 2 |
| 10 | Рама 988*440*20 | 2 |
| 11 | Сборка-Автомобильного модуля с откидными крышками | 1 |
| 12 | Стенка боковая 532*300*20 | 2 |
| 13 | Стенка боковая 948*400*20 | 2 |
| 14 | Стенка задняя усиливающая 100*900*20 | 4 |
| 15 | Уголок 33*900*20 | 1 |
| 16 | Упаковка готовой продукции | 2 |

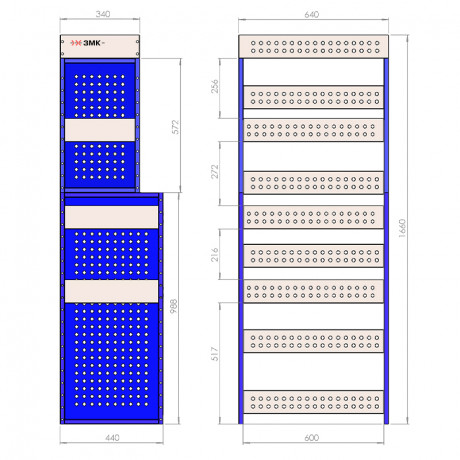

| РИ.AM.2.786.1660.640.440 | ||
| № | Наименование товара | Кол-во |
| 1 | Краска АВТО-ДВЕРИ-ПОЛКИ | 1 152 |
| 2 | Краска АВТО-РАМЫ | 0,666 |
| 3 | Набор метизов для смежных конструкций | 2 |
| 4 | НЕ ИСПОЛЬЗОВАТЬ ! Резьбовой герметик анаэробный Фиксатор № 3 20г | 1 |
| 5 | Полка 600*340*100 перф. | 1 |
| 6 | Полка 600*440*100 перф. | 2 |
| 7 | Полка 640*340*100 перф. | 1 |
| 8 | Рама 572*340*20 | 2 |
| 9 | Рама 988*440*20 | 2 |
| 10 | Сборка-Автомобильного модуля с полками | 1 |
| 11 | Стенка боковая 532*300*20 перф. | 2 |
| 12 | Стенка боковая 948*400*20 перф. | 2 |
| 13 | Стенка задняя усиливающая 100*600*20 | 5 |
| 14 | Упаковка готовой продукции | 2 |
Характеристики
Вес нетто
175 кг
Длина товара
2720 мм
Ширина/Глубина товара
440 мм
Высота товара
1660 мм
Тип упаковки
картон
Объём упаковки
1.1 м³
Длина в упаковке (1-ое место)
1200 мм
Ширина в упаковке (1-ое место)
800 мм
Высота в упаковке (1-ое место)
150 мм
Марка авто
ГАЗ Газель, Газель NEXT, ГАЗ Соболь
Состав
Стеллаж АМ
